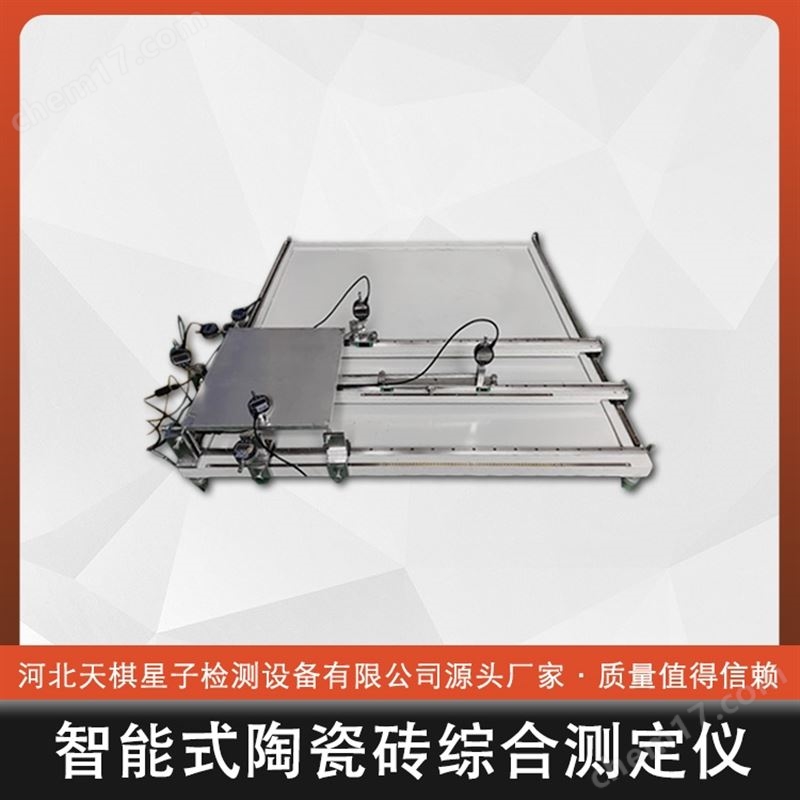

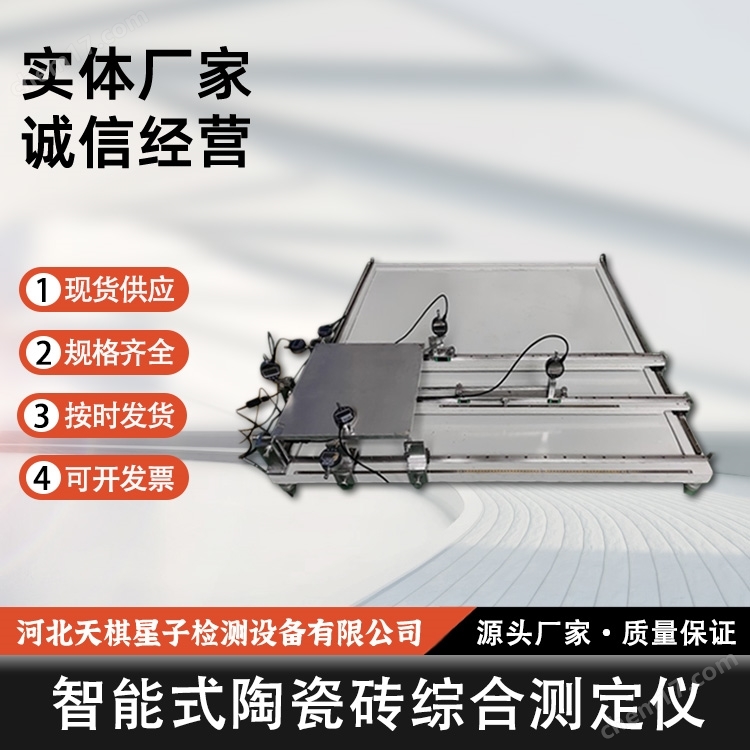

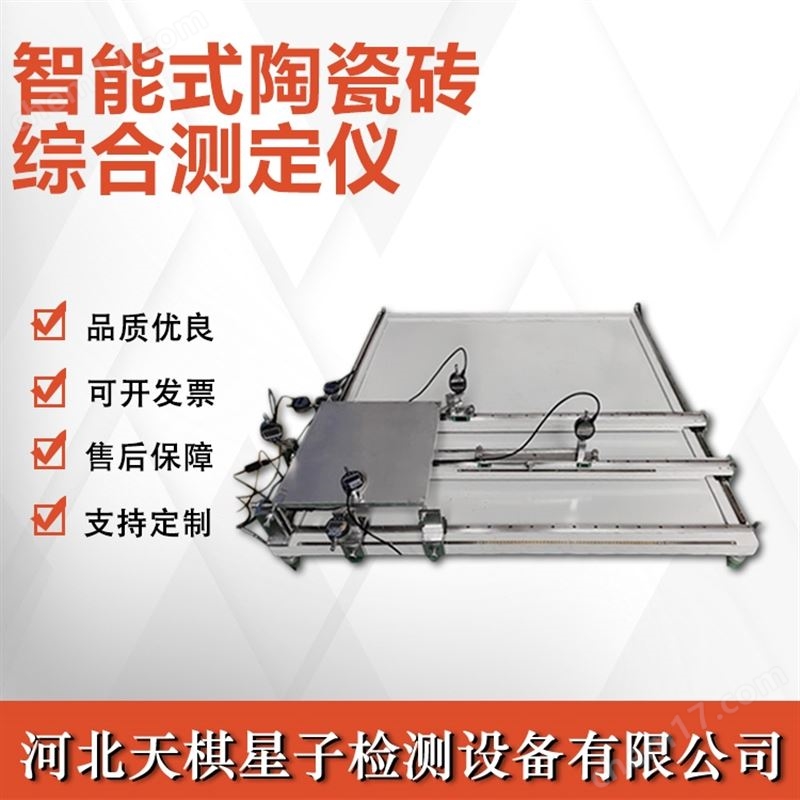

智能式陶瓷砖综合测定仪产品介绍

适用场景

智能式陶瓷砖综合测定仪适用于测定各种墙面砖、地面砖尺寸及形状特性之仪器，其所测参数包括面砖的边直度、直角度、边长度、平整度(中心弯曲度、边弯曲度、翘曲度)等几项指标，在测定时一次置放便可迅速、准确的测出以上六种数据。

参照标准

GB/T3810.2-2016,ISO 10545-2-1995《陶瓷砖试验方法一第2部分:尺寸和表面质量的检验》的要求，EN98-84/BS6431《陶瓷地面和墙面砖尺寸及表面质量检验方法》，ASTMC485-83《瓷砖翘曲度的测量方法》。

原理及结构:

本仪器由支承平板、可移动的左支座和右支座组成一个直角坐标系。在平板上有三个等高支承销与陶瓷面砖类似外形和具有理想尺寸的标准板进行探测，并将仪表值调整至适当位置，并记下该示值。然后，以被测陶瓷面砖取代标准板，在不移动测量点的情况下，分别测出六项指标参数。左、右支座及中心测量支座可在平板上作平行移动，组成不同位置的空间座标，以适应不同规格尺寸陶瓷面砖的测定。

配置

含TD-ZCY-ZN-1000型测试主机壹台，数显百分表六个，智能数据采集仪表壹个，测试软件壹份，电脑壹台。另配用标准板需根据所需检测样品尺寸选配，一一对应，费用另计。

主要技术参数

1、测量精度:0.1mm;

2、测量范围:100x100~600x600 (mm)、100x100~800x800 (mm)、100x100~1000x1000(mm)可调;(三种规格任选，另可根据客户要求订做其它尺寸规格，如1200x1200(mm);、

3、仪器要配带标准板才能检测，标准板的尺寸与测试样品的尺寸一对一;陶瓷砖检测用标准板(铝合金材质)如1000x1000、800x800、600x600(mm)等可按客户要求订制各种规格。上述标准板精度优于0.1mm(选购件)

4、采用直线轴承作为导轨，操作更方便。

5、配用数显百分表，读数更方便。

6、选配智能测试系统测量及记录，并可连接计算机处理系统。
