当前位置:首页 > 产品中心 > 水泥,砂浆,砼检测仪器 > 混凝土检测设备 > TD24175-钢渣稳定性试验仪
详细介绍
品牌 | 天枢星 | 价格区间 | 1-2千 |
---|---|---|---|
产地类别 | 国产 | 应用领域 | 化工,建材,电子,交通 |
一、钢渣稳定性试验仪产品简介:
TD24175-系列钢渣稳定性试验-浸水膨胀率测定装置是沧州泰鼎恒业试验仪器有限公司根据国家标GB/T24175—2009《准钢渣稳定性试验方法》中的试验要求开发研制的。
二、钢渣稳定性试验仪主要产品及技术参数:

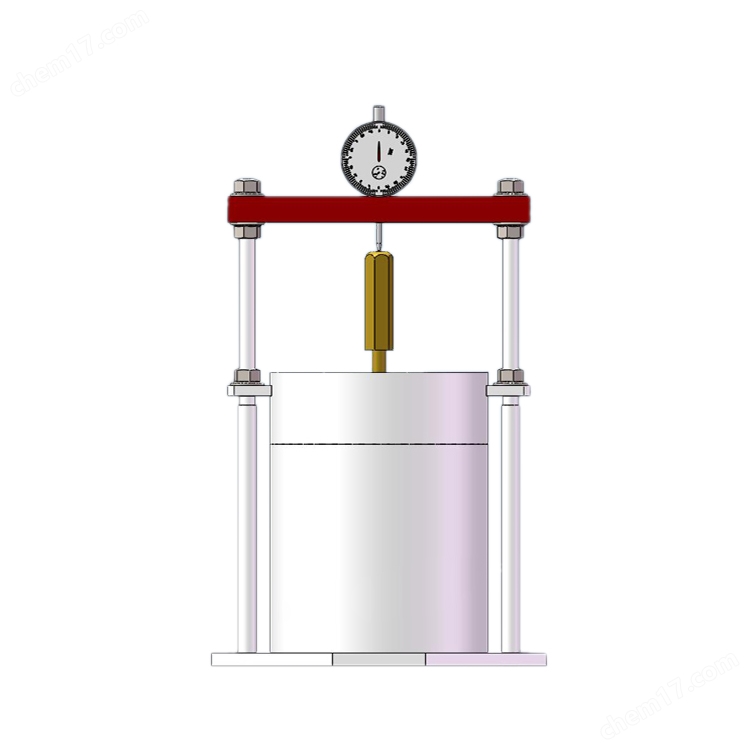

TD24175-1型浸水膨胀率测定装置(指针)
TD24175-1S型浸水膨胀率测定装置(数显)
技术参数:
1. 多孔底座:两侧带支架,中间多孔板布满2mm的圆孔。
2. 多孔顶板:直径148mm,布满2mm的圆孔,不锈钢或黄铜制,中心孔带螺纹。
3. 半圆形荷载板:直径150mm的空心同心半圆形不锈钢板,厚度为10mm,中空圆直径52mm,每个1.25kg。
4. 百分表架及百分表:量程12mm精度为0.01mm。
TD24175-2型钢渣浸水膨胀率测定标准恒温水浴
1. 工作尺寸:长1100mmx宽330mmx高350mm,
2. 控温范围:0-99.9℃。
3. 控温精度:1℃
4. 额定电压:220V。
5. 额定功率:3800W。
三、辅助仪具:
1. 方孔筛:31.5mm、26.5mm、13.2mm、4.75mm、2.36mm、0.3mm、0.075mm
2. 震击式振摆仪
3. 电子秤 30kg/1g
4. 电子天平 10kg/1g
5. 电子天平 1kg/0.1g
6. 手动重型击实仪
技术要求:内径152mm、高170mm的金属圆简,套筒高50mm,直径151mm,高50mm的筒内垫块、底座。
四、试验原理:采用90℃水浴养护的方法,经过一定时间后使钢渣中的游离氧化钙、游离氧化镁消解,产生体积膨胀,通过体积变化率来评定钢渣的稳定性。
五、试样的制备
1取具有代表性的样品100kg,烘干,破碎至全部通过31.5mm方孔筛备用。
2将破碎后的样品经过31.5mm、26.5mm、13.2mm、4.75mm、2.36mm、0.3mm及0.075mm的方孔筛,将套筛置于振筛机上,振动10min;取下套筛,按筛孔大小顺序再逐个用手筛,筛至每分钟通过量小于试样总量0.1%止。通过的试样并入下一号筛中,并和下一号筛中的试样一起过筛,这样顺序进行,直至各号筛全部筛完为止。
3对粒度进行调整使其满足表1中的粒度分布。若钢渣样品最大自然粒度小于表1中所规定的值,粒度分布应满足表1中钢渣试样最大粒径以下粒度分布的要求。
表1粒度分布
筛孔尺寸(mm) | 31.5 | 26.5 | 13.2 | 4.75 | 2.36 | 0.3 | 0.075 |
累计筛余% | 0 | 25 | 30 | 52.7 | 65 | 80 | 94 |
产品咨询
