内旋转角测定仪故障排查说明

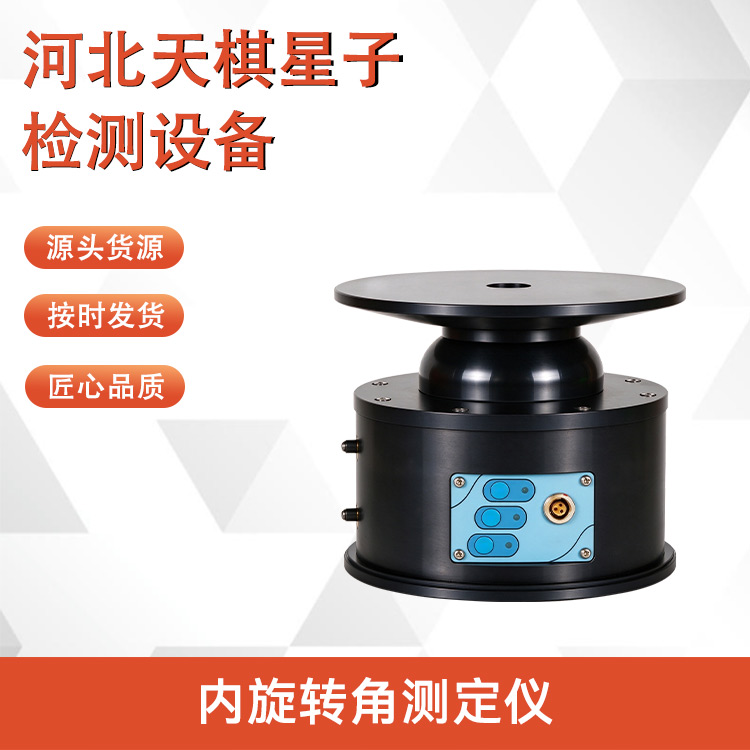

TD736-2 型内旋转角测定仪符合 JTG 3410-2025 规范，专用于各类沥青旋转压实仪内旋转角测量、框架稳定系数校准，无需沥青混合料即可模拟压实剪切工况，采集角度数据、输出波形曲线。整机以角度传感模块、内置锂电、数据采集主板、信号输出接口为核心，多用于试验室现场标定，下面梳理常见故障、原因及处置方案。

故障一：开机无响应，屏幕不亮、无法启动。优先排查电池电量，电量耗尽时直接接入配套充电器充电；检查充电接头、机身航空插头是否松动、氧化；充电后依旧无法开机，多为电池老化、保护板锁死，或者电源按键内部接触不良；长期闲置设备建议定期补电，避免锂电池亏电损坏。仪器自带 5 分钟闲置自动断电保护，不属于故障。

故障二：角度读数异常、数据跳变、数值漂移，重复性差。大多是仪器放置不平、台面震动、压板与旋转压实模具同轴度偏差；清理转盘工作面，去除沥青碎屑、杂物；检查内部角度传感器固定螺丝是否松动；标定前先静置预热，避开风机、振捣设备等振动源；如果波形图杂乱无规律，检查信号排线是否松脱。

故障三：无法识别旋转动作，转盘转动但角度不更新。检查转盘与内部传感轴之间的传动连接是否打滑；确认设备放置到位，和旋转压实仪模具贴合牢靠；传感元件受剧烈冲击移位也会造成不采集，不要敲击、重压设备盘面；禁止在盘面额外加载重物。

故障四：波形图不输出、数据导出失败，通讯中断。检查航空信号接口、数据线有无弯折、针脚变形氧化；确认配套软件版本匹配；接线无误仍无法传输，排查主板通讯模块；插拔接头时力度轻柔，防止插针弯折损坏。

故障五：按键失灵、校准操作无反应。盘面按键缝隙进入灰尘、沥青粉尘会造成按键卡滞；使用无尘软毛刷清理面板；潮湿环境存放会造成按键板漏电，放置干燥环境静置；不要用湿抹布直接冲洗整机。

故障六：测量结果和标准值偏差大，标定不准。先确认标定流程合规，区分顶部、底部两次测试并取平均值；检查转盘有无磕碰变形；传感器零点偏移时，按照说明书执行零点复位校准；磕碰后的设备建议送厂计量复检。

维护与安全注意事项：本仪器属于精密角度计量器具，严禁摔落、撞击；使用完毕及时清理盘面沥青残渣；充电使用原厂适配器，不要混用快充头；不要自行拆开壳体调试传感器；出现持续读数异常、进水受潮，停止使用联系售后检修。
