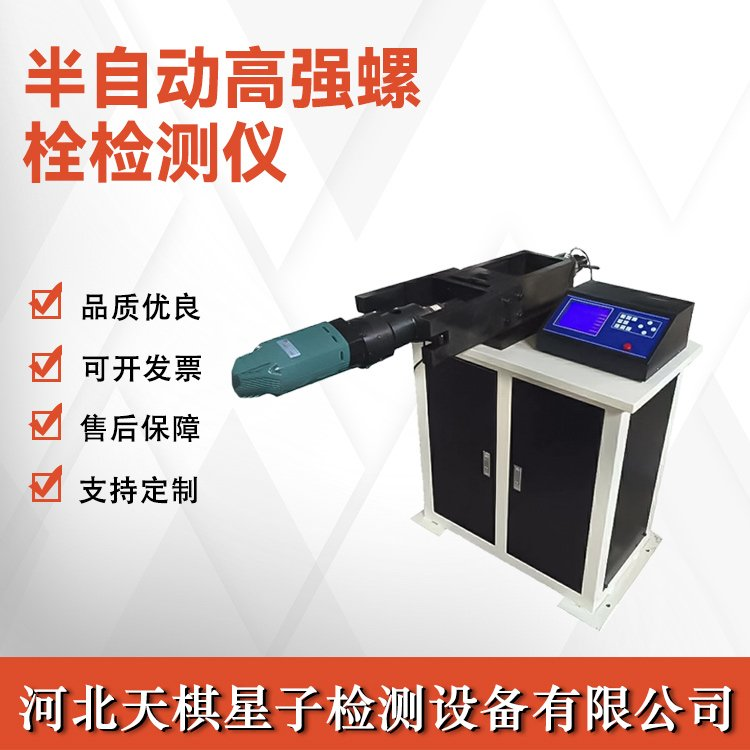

半自动高强螺栓检测仪的试验操作步骤

半自动高强螺栓检测仪的试验操作步骤

半自动高强螺栓检测仪的试验操作步骤，需严格遵循 “准备 - 装夹 - 设置 - 检测 - 数据处理 - 收尾" 的逻辑流程，既保障检测精度与A全性，也能充分发挥设备 “半自动化" 的效率优势。以下是基于常规检测场景（以Z核心的 “轴力 - 扭矩同步检测" 为例，含扭矩系数计算）的详细操作步骤，同时覆盖设备自检、A全防护等关键环节：

一、试验前准备：确保设备与样品就绪（关键前提）

此阶段核心目标是排除设备故障、X除样品干扰，为J准检测奠定基础，需完成 3 项核心工作：

1、设备状态检查

1.1外观与连接：检查主机机架、加载机构（如伺服电机、液压缸）无变形，防护罩（有机玻璃）无破损；确认传感器（扭矩传感器、轴力传感器）、数据线（信号线缆、电源线）连接牢固，无松动或破损。1.2A全功能测试：按下急停按钮，确认设备动力源（电机 / 液压泵）立即切断；松开急停后，测试 “双手启动按钮"（需同时按下才响应），避免单手误操作风险。1.3设备自检：启动设备电源，进入操作界面，执行 “系统自检" 功能（部分设备自带该选项），检查传感器零点（扭矩、轴力显示应为 0）、动力源运行状态（电机无异常噪音）、触摸屏响应是否正常；若提示 “传感器零点漂移"，需执行 “零点校准"（按界面提示完成）。

2、检测样品准备

2.1样品筛选：选取待检测的高强螺栓（如大六角头螺栓）、配套螺母和垫圈，确认样品无明显损伤（如螺纹变形、头部裂纹）、表面无油污或锈蚀（油污会影响摩擦力，导致扭矩系数偏差，需用酒精擦拭清洁）。2.2规格确认：记录样品规格（如螺栓型号 M24、公称长度 100mm、性能等级 10.9 级），确保后续参数设置与样品匹配。

3、环境与工具准备

3.1环境要求：确保检测环境温度（-10℃~50℃，符合设备工作范围）、湿度（≤85%）稳定，避免强光直射触摸屏；周围无强烈振动（如车间冲压设备）或电磁干扰（如电焊机），防止数据波动。3.2工具准备：备好对应规格的可更换夹具（如 M24 扭矩套筒、三爪卡盘）、扳手（用于固定夹具）、清洁布（擦拭样品和夹具）。

二、螺栓装夹：保证同轴度，避M检测误差

装夹是影响检测精度的关键环节（若螺栓与加载轴不同轴，会导致扭矩检测值偏大、轴力数据失真），需按以下步骤操作：

1、夹具更换与安装

1.1根据螺栓规格，选择匹配的扭矩套筒（套头内径与螺栓头部尺寸一致，如 M24 螺栓对应 24mm 套筒），将套筒安装在设备加载轴（扭矩输出端）上，用内六角扳手拧紧固定螺丝，确保套筒无松动。1.2若检测 “轴力"，需在工作台安装轴力传感器夹具（如带压力感应的支撑座），并在传感器上方放置配套垫圈和螺母（模拟实际安装时的 “螺栓 - 螺母 - 垫圈" 组合）。

2、螺栓定位与固定

2.1将清洁后的螺栓穿入垫圈，拧入螺母（预拧至无间隙即可，无需拧紧），然后将螺栓头部朝下，放入扭矩套筒内（确保头部与套筒内壁贴合，无晃动）。2.2调整工作台高度（通过设备侧面的升降手轮或电动调节按钮），使螺栓尾部（螺纹端）与轴力传感器夹具接触，且螺栓轴线与设备加载轴轴线W全重合（可通过肉眼观察，或用直角尺辅助校准）；若螺栓长度较长，可调节加载行程限位，避M检测时螺栓超出设备行程。

3、预紧确认

手动转动设备 “微调旋钮"（部分设备具备），使加载轴缓慢下行，轻微预压螺栓（轴力显示值约为 500N 即可），确认螺栓无偏移、夹具无松动；若发现螺栓倾斜，需松开微调，重新调整装夹位置。

三、检测参数设置：匹配样品与检测需求

根据检测目的（如扭矩检测、轴力 - 扭矩同步检测），在设备触摸屏上设置关键参数，确保检测流程符合标准（如 GB/T 1231《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件》）：

1、基础参数设置

1.1样品信息：输入螺栓规格（M24）、性能等级（10.9 级）、批次号（便于后续数据追溯）。1.2加载参数：（1）加载速度：设置为 10~50r/min（根据螺栓规格调整，M20 以上螺栓建议 10~20r/min，避免加载过快导致数据波动）；（2）目标值：若检测 “扭矩系数"，需设置目标轴力（参考标准值，如 M24-10.9 级螺栓目标轴力为 225kN），或设置目标扭矩（如 600N・m）；（3）保压时间：设置为 2~5 秒（加载至目标值后保持，确保数据稳定，避免瞬时值误差）。

2、检测模式选择

在操作界面选择 “轴力 - 扭矩同步检测"（核心模式，用于计算扭矩系数）；若仅需检测扭矩，选择 “扭矩单独检测"；若需检测拉伸性能，选择 “拉伸检测" 并启用位移传感器。

3、判定标准设置

输入合格阈值：如扭矩系数允许范围为 0.11~0.15（参考 GB/T 1231），轴力允许偏差为 ±5%（目标轴力 225kN 时，合格范围为 213.75~236.25kN）；设备将根据此标准自动判定结果（合格 / 不合格）。

四、启动检测：自动执行与实时监控

此阶段设备自动完成加载、数据采集，操作人员需重点监控过程异常，确保检测A全：

1、启动前确认

1.1再次检查：确认防护罩已闭合、双手启动按钮无遮挡、螺栓装夹无偏移；提醒周围人员远离设备（避免螺栓断裂飞溅风险）。1.2启动操作：双手同时按下设备正面的 “启动按钮"，设备开始自动执行检测流程 —— 加载轴按预设速度旋转，逐步拧紧螺栓，扭矩与轴力传感器实时采集数据。

2、实时监控与异常处理

2.1数据观察：在触摸屏上查看 “扭矩 - 时间曲线"“轴力 - 时间曲线"，正常情况下曲线应平滑上升，无突然跳变（如扭矩突增可能是螺栓螺纹卡死，轴力骤降可能是螺栓断裂）。2.2异常停机：若出现以下情况，立即按下 “急停按钮" 终止检测：（1）曲线异常（如扭矩超过上限值 120%）；（2）设备发出异常噪音（如电机异响、夹具碰撞）；（3）螺栓出现明显变形或裂纹。

3、自动完成检测

当检测达到预设目标值（如轴力达到 225kN）并完成保压后，设备自动停止加载，加载轴反向旋转复位；同时，触摸屏显示检测结果：扭矩峰值、轴力峰值、扭矩系数（计算方式：扭矩系数 = 扭矩值 /（轴力值 × 螺栓公称直径））、合格判定（绿色 “合格" 或红色 “不合格"）。

五、数据处理：存储、追溯与报告生成

检测完成后，需及时处理数据，满足质量追溯需求，步骤如下：

1、结果查看与确认

详细核对检测数据：如扭矩值 580N・m、轴力值 228kN、扭矩系数 0.125，确认是否在合格范围内；若不合格，分析原因（如螺栓表面油污导致扭矩系数偏小，或装夹偏心导致扭矩偏大）。

2、数据存储与导出

2.1手动存储：在操作界面点击 “保存记录"，设备自动将数据（含检测时间、样品信息、曲线图表、判定结果）存入内置存储单元（可保存数万条记录）。2.2数据导出：若需外部分析，通过 UsB 接口连接 U 盘，选择 “导出数据"，将记录以 Excel 或 CSV 格式保存（便于在电脑上统计批次合格率）；部分设备支持以太网连接，可直接上传至工厂 MES 系统。

3、检测报告生成

选择 “生成报告" 功能，设备自动生成标准化检测报告，内容包括：检测单位、样品信息、检测标准、参数设置、检测数据表格、曲线图表、合格判定结论；可直接连接打印机打印报告，或导出为 PDF 格式归档（用于客户验收、质量审计）。

六、试验后收尾：设备维护与环境整理

规范收尾可延长设备寿命，确保下次检测准确性：

1、样品与夹具处理

1.1待加载轴W全复位后，打开防护罩，取出检测后的螺栓（若螺栓已拧紧，需用扳手松开螺母）；若螺栓断裂，需清理夹具内的碎片，避免影响下次装夹。1.2拆卸并清洁夹具：用清洁布擦拭扭矩套筒、轴力传感器表面的油污或金属碎屑，若夹具磨损（如套筒内壁变形），需更换新夹具并记录。

2、设备清洁与关机

2.1清洁设备表面：用干布擦拭触摸屏、机架、工作台，避免粉尘堆积；若有油污，用中性清洁剂擦拭后晾干（禁止用水直接冲洗电气部件）。2.2关机操作：依次关闭设备控制器电源、总电源，拔掉电源线；按下急停按钮（防止误启动），盖上设备防尘罩（长期不用时）。

3、记录与归档

填写《设备使用记录表》，记录检测批次、样品数量、合格数、设备运行状态（如是否出现异常）、维护情况（如夹具更换）；将检测报告、数据导出文件按日期归档，便于后续追溯。

七、关键注意事项（A全与精度保障）

1、A全优先：检测过程中严禁打开防护罩，严禁用手触碰旋转的加载轴或螺栓；设备故障时B须断电后联系维修人员，禁止自行拆解传感器或动力部件。

2、定期校准：扭矩传感器、轴力传感器需每 6 个月（或检测 1000 次后）送第三方计量机构校准，确保精度符合要求（校准证书需存档）。

3、样品一致性：同一批次检测的螺栓需规格、材质、表面处理一致，避免因样品差异导致数据偏差。

八、总结

通过以上步骤，可G效、J准地完成高强螺栓的核心性能检测，充分发挥半自动设备 “操作简便、数据可靠、适配性强" 的优势，满足钢结构行业质量管控需求。要想了解更详细的试验操作步骤，可随时联系河北天棋星子检测设备有限公司工作人员。
